制冷系統那些經驗公式

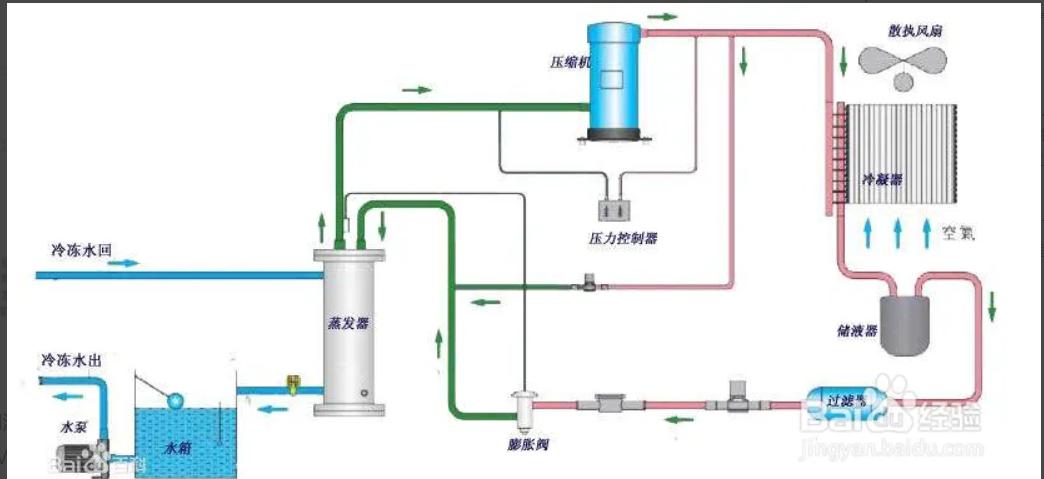

1、冷水機制冷量的計算方法
一般水冷螺桿機冷量，都是參考美國以冷噸為單位，1冷噸=3.516KW，風機盤管的話，制冷量是按照KW為單位，這樣換算就可以了。
例：求冷（熱）水機制冷量的計算方法，有一蓄水箱（溫度7度日容量10立方米），要通過冷水機將水在4-5小時之內將溫度升高到15度，需要多少熱量，需要壓縮機的功率是多少，是怎樣計算。
計算方法：
1、體積（升）×升溫度數÷升溫時間（分）×60÷0.86（系數）=（W）；
2、體積（噸或立方米）×升溫度數÷升溫時間（時）÷0.86（系數）=（KW）；
按照上述方法計算：
4小時，10000L×（15-7）÷4h÷0.86=23255W=23.255KW；
5小時，10噸×（15-7）÷5h÷0.86=18.604KW；
2、冷凝器換熱面積的計算
風冷式冷凝器換熱面積的計算：制冷量+壓縮機電機功率÷（200~250）㎡。
例（3SS1-1500壓縮機）CT=40℃：CE=-25℃，壓縮機制冷量=12527W+壓縮機電機功率。
水冷式冷凝器與風冷式冷凝器的比例一般為：1:15。
如風冷式冷凝器為300㎡，水冷式冷凝器則為：300÷15=20㎡。冷卻水質差可適當縮小比例至1:10左右。
3、蒸發器的配置經驗
以60立方米的，庫溫-18℃的庫房為例：
庫溫-18℃，風冷式蒸發器（冷風機）的配比一般以壓縮機的制冷功率相近。
庫溫-18℃，蒸發器采用吊頂鋁排，按庫房底面積的兩倍配置即可（即庫房底面積X2）。
鋁排蒸發器，應該按照庫房容積的大小（即制冷量的大小）分組安裝，一般3~5P制冷量為一組。膨脹閥則按蒸發組配置。
4、冷庫制冷量計算公式
高溫活動冷庫制冷量計算公式為：冷庫容積×90×1.16+正偏差，正偏差量根據冷凍或冷藏物品的冷凝溫度、入庫量、貨物進出庫頻率確定，范圍在100-400W之間。
中溫活動冷庫制冷量計算公式為：冷庫容積×95×1.16+正偏差，正偏差量范圍在200-600W之間。
低溫活動冷庫制冷量計算公式為：冷庫容積×110×1.2+正偏差，正偏差量范圍在300-800W之間。
5、冷庫噸位與容積利用率
冷庫噸位 = 冷藏間的內容積 X 容積利用系數 X 食品的單位重量；
冷庫冷藏間的內容積 = 長 X 寬 X 高（庫內）。
冷庫的容積利用系數：
500~1000立方 =0.4；
1001~2000立方 =0.5；
2001~10000立方 =0.55；
10001~15000立方 =0.6；
6、冷庫入庫量計算方法
1、在倉儲業中，最大入庫量的計算公式為：
有效內容積 （立方米）=總內容積（立方米）x 0.9；
最大入庫量（噸）=總內容積（立方米）/ 2.5立方米；
2 活動冷庫實際的最大入庫量：
有效內容積（立方米）=總內容積（立方米）X0.9；
最大入庫量（噸）=總內容積（立方米）X（0.4-0.6）/2.5立方米；
0.4-0.6是由冷庫的大小及儲藏物決定的。
7、匹配的估算方式
冷藏冷庫匹配的冷風機，每立方米負荷按W0=75W/m³計算：
若V(冷庫容積)<30m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.2;
若30m3≤V<100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.1;
若V≥100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.0;
若為單個冷藏庫時，則乘系數B=1.1 最終冷庫冷風機選配按W=A*B*W0(W為冷風機負荷);
冷庫制冷機組及冷風機匹配按-10度蒸發溫度計算。
冷凍冷庫匹配的冷風機， 每立方米負荷按W0=70W/m³：
若V(冷庫容積)<30m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.2;
若30m³≤V<100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.1;
若V≥100m³，開門次數較頻繁的冷庫,如鮮肉庫,則乘系數A=1.0;
若為單個冷凍庫時，則乘系數B=1.1 最終冷庫冷風機選配按W=A*B*W0(W為冷風機負荷)
當冷庫與低溫柜共用制冷機組時，機組及冷風機匹配按-35度蒸發溫度計算。當冷庫與低溫柜分開時，冷庫制冷機組及冷風機匹配按-30度蒸發溫度計算。
冷庫加工間匹配的冷風機， 每立方米負荷按W0=110w/m³計算：
若V(加工間容積)<50m³,則乘系數A=1.1;
若V≥50m³，則乘系數A=1.0 最終冷庫冷風機選配按W=A*W0(W為冷風機負荷);
當加工間與中溫柜共用制冷機組時，機組及冷風機匹配按-10度蒸發溫度計算。當加工間與中溫柜分開時，冷庫機組及冷風機匹配按0度蒸發溫度計算。

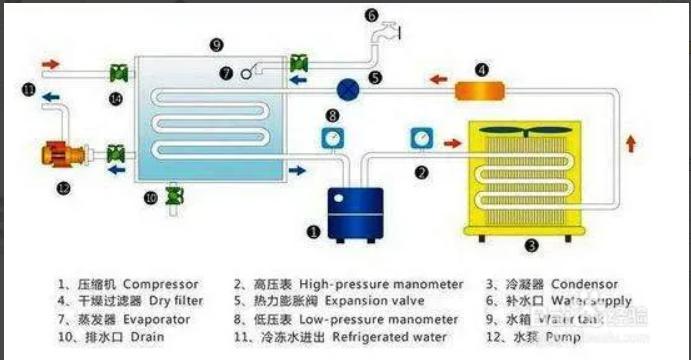

8、水冷機組制冷量估算方法：
一、溫差流量法
Q=Cp.r.Vs.∆T
Q:熱負荷（KW)
Cp:定壓比熱 （KJ/kg.℃) 如: 4.1868KJ/Kg.℃
r:比重量（Kg/m3） 如:1000Kg/m3
Vs:水流量（m3/h) 如:1.5m3/h
∆T:水溫差（℃）
∆T=T2 (出入溫度)-T1 (進水溫度)=10℃
例: Q=Cp.r.Vs.∆T
=4.1868x1000x1.5x10/3600
=17.445(kw)
二、時間溫升法
Q=Cp.r.V.∆T/H
Q:熱負荷（KW)
Cp:定壓比熱 （KJ/Kg.℃） 如:4.1868KJ/Kg.℃
r:比重量（kg/m3) 如:1000kg/m3
V:總水量（m3) 如: 0.5m3
T:水溫差（℃)
∆T=T2-T1=51℃
H:時間 (h) 如:1h
例：Q=Cp.r.V.∆T/H
=4.1868x1000x0.5x5/3600
=2.908(kw)
三、能量守恒法
Q=W入一W出
Q:熱負荷（KW)
W入:輸入功率（KW) 如:4kw
W出:輸出功率 如: 0.3kw
例：Q=W入—W出=4-0.3=3. 7(kw)
9、制冷常見的一些單位換算和經驗公式匯總：
一、溫度：
攝氏度（C）與華氏度（F）
華氏度 = 32 + 攝氏度 × 1.8
攝氏度=（華氏度-32）/1.8
開氏溫度（K）與攝氏度（C）
開氏溫度（K）=攝氏度（C）+273.15
二、壓力的換算：
Mpa、Kpa、pa、bar
1Mpa=1000Kpa；
1Kpa=1000pa；
1Mpa=10bar；
1bar=0.1Mpa=100Kpa；
1大氣壓=101.325Kpa=1bar=1公斤；
1bar=14.5psi；
1psi=6.895Kpa；
1 kg/cm2=105=10 mH2O=1 bar=0.1 MPa
1 Pa=0.1 mmH2O=0.0001 mH2O
1 mH2O=104 Pa=10 kPa
三、風速、體積的換算：
1CFM（立方英尺/分鐘）=1.699 M3/H=0.4719 l/s
1M3/H=0.5886CFM（立方英尺/分鐘）
1l/s=2.119CFM（立方英尺/分鐘）
1fpm（英尺每分鐘）=0.3048 m/min=0.00508 m/s
四、制冷量與功率：
1KW=1000 W
1KW=861Kcal/h（大卡）=0.39 P（冷量）
1W= 1 J/s（焦/秒）
1USTR（美國冷噸）=3024Kcal/h=3517W（冷量）
1BTU（英熱單位）=0.252kcal/h=1055J
1BTU/H（英熱單位/小時）=0.252kcal/h
1BTU/H（英熱單位/小時）=0.2931W（冷量）
1MTU/H（千英熱單位/小時）=0.2931KW（冷量）
1HP（電）=0.75KW（電）
1KW（電）=1.34HP（電）
1RT(冷量)=3.517KW（冷量）
1KW（冷量）=3.412MBH（103英熱單位/小時）
1P（冷量）=2200kcal/h=2.56KW
1kcal/h=1.163W
五、空調安裝粗細與制冷量：
1.5mm2是12A-20A（2650~4500W） 1P~2P
2.5mm2是20-25A（4500~5500W） 2P
4mm2是25-32A（5500~7500W） 2P~3P
6mm2是32-40A（7500~8500W） 3P~4P
六、制冷劑計算公式：
1、膨脹閥選型：冷噸＋1.25％余量
2、壓機功率：1P=0.735KW
3、制冷劑充注量：制冷量（KW）÷3.516×0.58
4、風冷機水流量 ：制冷量（KW）÷溫差÷1.163
5、水冷螺桿機冷水流量：制冷量（KW）×0.86÷溫差
6、水冷螺桿機冷卻水流量 ：（ 制冷量KW+壓機功率）×0.86÷溫差
7、總熱量QT=QS+QL
8、空氣冷卻：QT =0.24*∝*L*(h1-h2)
9、顯熱量空氣冷卻：QS=Cp*∝*L*(T1-T2)
10、潛熱量空氣冷卻：QL=600*∝*L*(W1-W2)
11、冷凍水量：L/sV1= Q1/(4.187△T1)
12、冷卻水量：L/sV2=Q2/(4.187△T2)=(3.516+KW/TR)TR，其中Q2=Q1+N=TR*3.516+KW/TR*TR=（3.516+KW/TR）*TR
13、制冷效率：EER=制冷能力（Mbtu/h）/耗電量（KW）；COP=制冷能力（KW）/耗電量（KW）
14、部分冷負荷性能：NPLV=1/(0.01/A+0.42/B+0.45/C+0.12/D)
15、滿載電流（三相）：FLA=N/√3 UCOSφ
16、新風量：Lo=nV
17、送風量：L=Qs/〔Cp*∝*(T1-T2)〕
18、風機功率：N1=L1*H1/(102*n1*n2)
19、水泵功率：N2= L2*H2*r/(102*n3*n4)
20、水管管徑：D=√4*1000L2/(π*v)
20、風管面積：F=a*b*L1/(1000u)
來源：互聯網
